Mikrotik VPN & Routing singkat – Menghubungkan beberapa kantor cabang Part1 merencanakan IP
Part 1 :
Syarat, Ketentuan dan rencana IP ( saya anggap pada tahap ini anda sudah memahami cara konfigurasi mikrotik dasar sebagai router biasa. anda bisa baca cara set router standar di postingan sebelumnya : Klik Disini

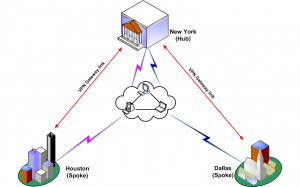

VPN Untuk menghubungkan beberapa kantor cabang atau beberapa network sangat dibutuhkan untuk menghubungkan beberapa cabang atau institusi yang kantornya ada di berbagai tempat agar networknya bisa saling terhubung untuk banyak kebutuhan tentunya.
Perangkat yang kita gunakan kali ini ada mikrotik router untuk vpn dan routing menghubungkan beberapa network agar bisa saling akses bisa disebut juga menghubungkan kantor pusat dan kantor cabang
Syarat & Ketentuan :
- Kondisi segmen IP masing-masing Network berbeda ( rekayasa subneting )
- 1 Network pusat dengan Mikrotik dengan IP statik publik yang nantinya dijadikan sebagai VPN Server
- Koneksi internet masing-masing cabang yang support vpn pptp saat ini kita bahas untuk yang memakai mikrotik saja, untuk perangkat lain bisa PM saya YM
Contoh Rencana IP :
- Kantor pusat menggunakan IP Di networknya ( Sebut Saja kantor A )
IP PUBLIK : 123.123.123.123 ( Akan di jadikan sebagai HOST Vpn PPTP )
IP Network Local Pusat : 10.108.0.0/24 ( 10.108.0.1 – 10.108.0.254 )
IP Sebagai Gateway Network Dalam Mikrotik 10.108.0.1
VPN Profile
– Local IP : 10.107.0.1
– Remot IP Kantor B : 10.107.0.2
– Remot IP Kantor C : 10.107.0.3 - Kantor Cabang Menggunakan IP Di networknya ( Sebut saja kantor B )
IP Network Local Pusat : 10.108.2.0/24 ( 10.108.2.1 – 10.108.2.254 )
IP Sebagai Gateway Network Dalam Mikrotik 10.108.2.1 - Kantor Cabang Menggunakan IP Di networknya ( Sebut saja kantor C )
IP Network Local Pusat : 10.108.3.0/24 ( 10.108.3.1 – 10.108.3.254 )
IP Sebagai Gateway Network Dalam Mikrotik 10.108.3.1
Keterangan :
- kenapa IP harus dibedakan antar cabang, agar nantinya tidak ada ip yang kembar antara cabang 1 nya dengan cabang lainnya agar nantinya tidak terjadi routing yang bermasalah, kenapa sangat lah penting merencanakan ip untuk beberapa network yang akan kita hubungkan.
- Agar routing yang mudah dan tidak banyak rule lebih baik kita pakai subneting yang mudah dan menurut saya misalnya saya menggunakan 10.106.0.0/16 nah nantinya kita bisa mudah untuk routing rulenya dengan variable routing dibelakang 106.xx.xx untuk banyak cabang
anda bisa PM saya via YM atau BBM apabila ingin konsultasi tentang perencanaan ip yang mudah dan praktis untuk network anda
Semoga bisa membantu
Untuk Konfigurasi Di sisi Server nya akan kita lanjutkan di Part 2
